Si vous ouvrez une notice de cuvette standard, la hauteur de sortie d’évacuation est la première cote du croquis d’installation. Réglez-la en fonction du sol fini, pas du sol brut, et tout ce qui suit (raccordement, pente, siphon, cloison de doublage) s’emboîte. Si elle est réglée sur la dalle brute, le décalage obtenu est tel que seul un poste de relevage pourra le rattraper.
Un mauvais positionnement de l’axe du tuyau d’évacuation est la cause la plus fréquente de reprise de chantier en plomberie sanitaire, bien avant les fuites ou les défauts d’étanchéité. Cette cote détermine la pente du collecteur, le type de raccordement possible et même la garde au sol de la cuvette suspendue.
Sol fini, sol brut : la différence qui piège tous les chantiers
Au moment du gros œuvre, vous avez un voile béton ou un ravoirage sous les pieds. C’est le sol brut. La hauteur d’évacuation d’un WC ne se calcule jamais depuis ce niveau-là, elle se calcule depuis le sol fini, c’est-à-dire le niveau une fois que le carrelage, la chape de ravoirage, l’isolant éventuel et le revêtement sont posés.
Cet empilement de couches représente plusieurs centimètres. Si le tuyau PVC est scellé en apparent avant chape, cette surépaisseur doit être anticipée. Une erreur de report de cote entre le sol brut et le sol fini, et la cuvette arrive trop haut ou trop bas par rapport au tuyau d’évacuation.
L’oubli de cette distinction est à l’origine de la quasi-totalité des erreurs de hauteur : la cuvette commandée sur fiche technique arrive avec une sortie centrée à une certaine hauteur, le tuyau PVC émerge du ravoirage à une autre, et le chantier s’arrête parce qu’un manchon de raccordement standard n’absorbe pas ce dénivelé sans contrainte excessive. L’étanchéité finit par céder, et la fuite apparaît après emménagement.

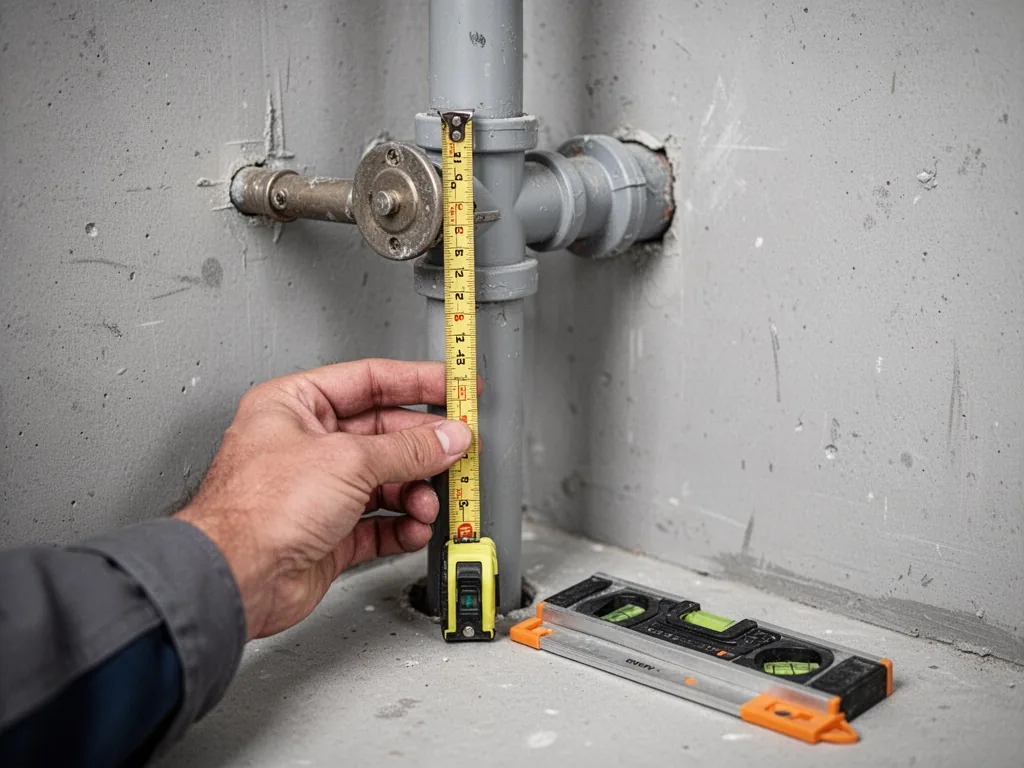

Un trait au niveau laser sur tout le pourtour de la pièce, tracé à la hauteur du sol fini prévu, sert de référence unique. Toutes les cotes d’évacuation sont reportées depuis ce trait, jamais depuis le ravoirage.

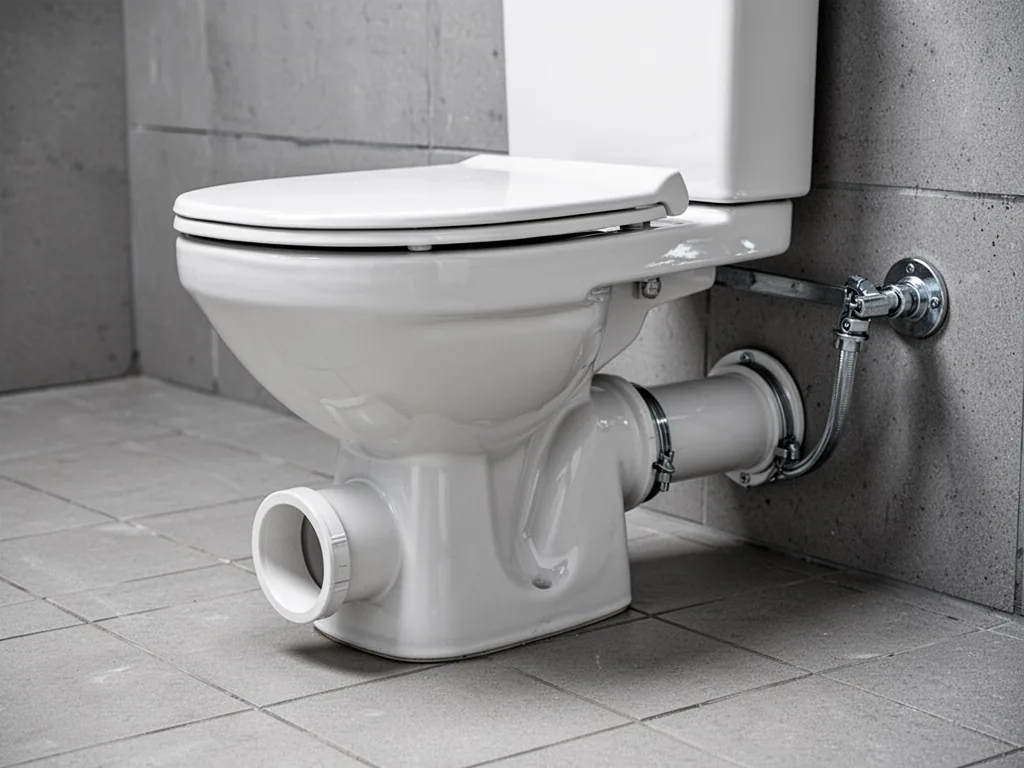

WC à poser, sortie horizontale : la configuration la plus courante
En rénovation comme en neuf, c’est la configuration que vous rencontrerez le plus souvent : une cuvette à poser au sol, dont la sortie d’évacuation part à l’horizontale vers le mur arrière ou vers le sol.
La hauteur d’axe d’évacuation dépend du modèle de cuvette, pas d’une norme unique de positionnement. Chaque fabricant positionne la sortie à une hauteur précise au-dessus du niveau du sol fini. Cette cote figure dans la fiche technique ou sur le schéma coté de la cuvette, généralement intitulée « hauteur d’axe de sortie » ou « hauteur de raccordement ».
Le piège classique consiste à acheter la cuvette, puis à faire passer le tuyau au jugé, pour découvrir au moment de la pose que la sortie ne tombe pas en face. La documentation du modèle choisi se consulte avant de sceller le coude de raccordement dans la dalle ou dans la cloison, pas après.
En sortie horizontale, le raccordement au collecteur d’eaux-vannes se fait par un coude à angle droit, le plus souvent à 90°, qui doit être parfaitement aligné avec l’axe de la sortie de la cuvette. Un déport latéral rend le raccordement impossible sans pièce de compensation, et ces pièces créent des zones de stagnation qu’un WC n’accepte pas.
Sortie verticale : quand le sol dicte la hauteur
Certaines cuvettes à poser ont une sortie verticale, orientée directement vers le bas. La hauteur d’évacuation devient une profondeur de réservation : le tuyau PVC émerge du sol à la verticale exacte de la sortie, et la jonction se fait par emboîtement direct. La contrainte principale est la garde au sol sous la cuvette, à comparer avec la cote d’émergence du tuyau depuis le sol fini. Si le collecteur est trop haut dans la dalle, la cuvette ne s’emboîte pas sans une surélévation disgracieuse.

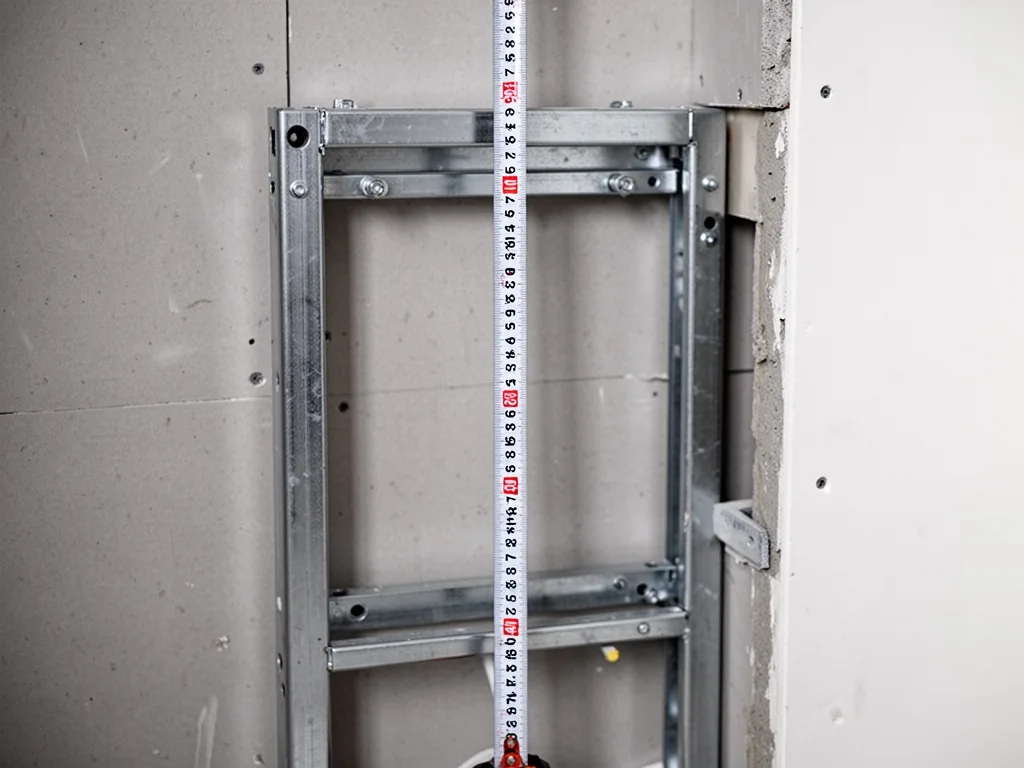

Bâti-support et WC suspendu : une cote qui se verrouille au millimètre
Avec un WC suspendu sur bâti-support, la hauteur d’évacuation n’est pas dictée par la cuvette : elle est intégrée au bâti lui-même et se règle avant fermeture de la cloison.
Le bâti-support comporte un collecteur horizontal ou un coude orientable positionné à une hauteur fixe par rapport aux pieds de réglage. Cette hauteur est prévue pour correspondre à la sortie de la cuvette suspendue une fois que le bâti est habillé. Mais tout se joue au moment du calage : si le bâti est calé par rapport au sol brut, la hauteur réelle de la sortie après carrelage sera trop basse.
Le bâti-support se règle par rapport au niveau fini, pas par rapport au ravoirage. L’erreur classique consiste à caler le bâti au nu du voile de béton, puis à faire poser un receveur de douche à l’italienne qui rattrape la pente par une chape épaisse : le niveau du sol fini monte davantage que prévu, l’axe de sortie du bâti se retrouve trop bas, et la cuvette ne s’emboîte plus.
Un bâti bien réglé donne une hauteur d’assise confortable et une sortie d’évacuation parfaitement alignée avec la cuvette suspendue. Une fois la cloison fermée, le carrelage posé et la cuvette fixée, cette hauteur ne peut plus être modifiée sans tout rouvrir.
La pente d’évacuation : ce que le tuyau exige après la hauteur
Régler la hauteur de sortie ne sert à rien si la canalisation qui suit ne respecte pas la pente nécessaire à l’écoulement. Une évacuation d’eaux-vannes fonctionne par gravité, et la pente est le second paramètre critique après la hauteur d’axe.
La pente doit permettre l’auto-curage : assez forte pour que les matières solides progressent avec le liquide, assez faible pour que le liquide ne devance pas les solides en les laissant en arrière. Une pente trop faible provoque des dépôts et des bouchons. Une pente trop forte sépare la phase liquide de la phase solide : le liquide s’évacue, les matières restent, le tuyau s’encrasse et les odeurs remontent.
La hauteur d’évacuation au départ du WC détermine, avec la pente, la profondeur maximale du collecteur à l’arrivée sur le regard extérieur ou la fosse. Un WC placé à plusieurs mètres d’un regard de collecte, avec une pente donnée, aura son axe de sortie significativement plus haut que l’entrée du regard. Cette différence s’additionne sur la longueur, et c’est elle qui décide si le raccordement est possible sans poste de relevage.
La ligne se trace d’abord : la pente est vérifiée avec un niveau, le point bas au regard est relevé, puis la cote de sortie WC est fixée à partir du point haut de la canalisation. Si le regard est trop haut par rapport au collecteur projeté, il faut soit remonter la sortie WC (surélévation ou bâti rehaussé), soit descendre le regard, soit prévoir un poste de relevage.

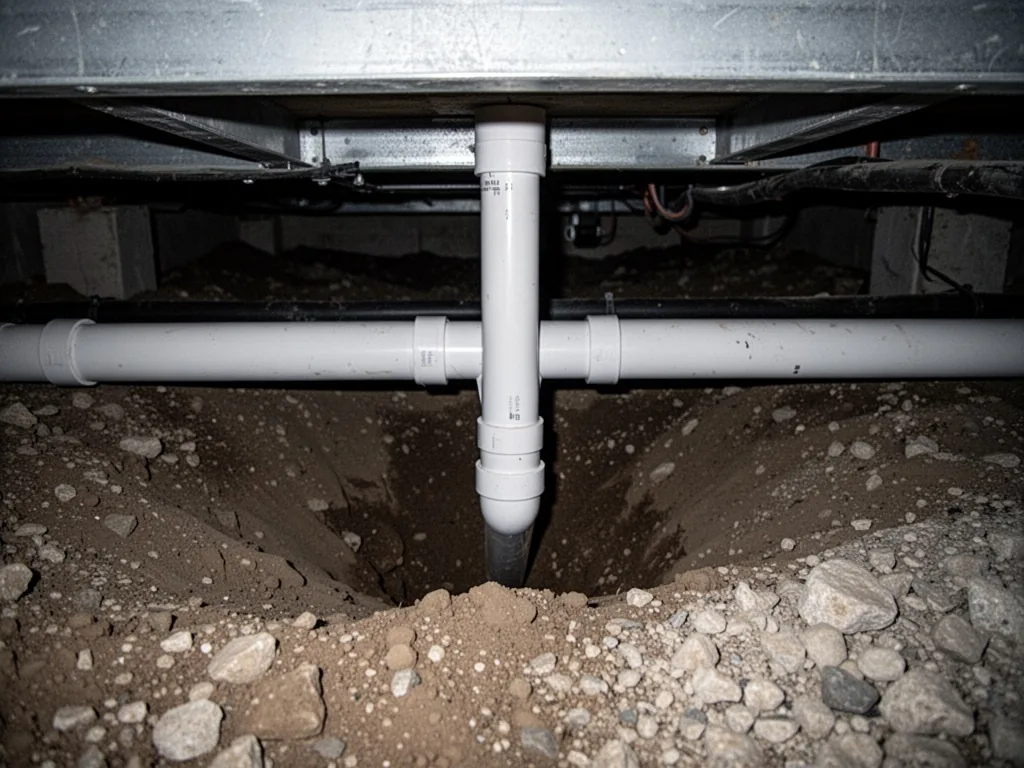

Le cas du vide sanitaire : sortie par le bas, collecteur suspendu
Quand la dalle du rez-de-chaussée repose sur un vide sanitaire, la sortie WC traverse le plancher pour rejoindre un collecteur horizontal suspendu sous la dalle. La hauteur de sortie au niveau du WC ne change pas : la cuvette reste positionnée à la même hauteur par rapport au sol fini. Ce qui change, c’est la manière dont le coude de traversée plonge vers le vide sanitaire.
Le montage typique : une cuvette à poser, sortie horizontale, un coude 90° engagé directement dans la dalle, puis une descente en diamètre nominal qui rejoint un collecteur horizontal fixé sous le plancher. Plusieurs contraintes s’accumulent.
D’abord, le coude 90° doit être parfaitement aligné avec la sortie de la cuvette. Ensuite, la descente verticale doit être la plus courte possible entre la dalle et le collecteur suspendu : une longue descente libre crée des à-coups hydrauliques et des éclaboussures qui fragilisent les joints. Enfin, le collecteur suspendu doit lui-même respecter la pente minimale.
Si le vide sanitaire est peu profond et que le regard extérieur est plus bas que le collecteur, ce dernier plonge vers l’extérieur du bâtiment. La sortie WC au niveau du sol fini sera le point haut de la ligne : le regard extérieur doit être plus bas que le point bas du collecteur, faute de quoi le refoulement est garanti.
La vérification à faire : profondeur du regard, distance horizontale entre la sortie WC et le regard, droite de pente entre les deux points. Si elle passe au-dessus du fond du regard, le collecteur ne peut pas se raccorder par gravité.
Rénovation : quand la hauteur existante ne correspond pas au nouveau WC
Vous remplacez un WC ancien par un modèle récent, et la sortie d’évacuation existante n’est pas à la bonne hauteur. Un manchon caoutchouc ou un flexible annelé contraint ne constitue pas un raccordement admissible : ces expédients durent une saison, puis les odeurs et les fuites arrivent.
Trois situations courantes se présentent.
La sortie existante est trop basse. C’est le cas le plus fréquent quand on passe d’un modèle ancien à sortie verticale à un WC standard à sortie horizontale. La solution passe par une surélévation de la cuvette, via un socle de rehausse ou un piètement spécifique, ou par la création d’un décroché dans le mur si la configuration le permet. Les fabricants de WC proposent des kits de rehausse qui s’intègrent sous la cuvette sans modifier le raccordement au sol, à condition que le dénivelé à rattraper reste dans la plage annoncée par le kit.
La sortie existante est trop haute. Plus rare, cela arrive quand le sol fini a été abaissé (dépose d’un ancien carrelage double épaisseur, rabotage de chape). La cuvette se retrouve trop basse par rapport au tuyau. Un manchon excentrique peut rattraper un écart très modéré, de l’ordre du centimètre. Au-delà, il faut reprendre le tuyau en amont ou accepter une surépaisseur de sol sous la cuvette.
L’axe latéral ne correspond pas. Un simple manchon ne suffit pas. Deux coudes à 45° créent un déport progressif, sans pièce qui retient les matières. Le raccordement reste rigide, la pente est conservée, et l’écoulement ne crée pas de zone de stagnation.
Dans tous les cas, la règle est la même qu’en neuf : le raccordement doit être rigide, aligné, avec une pente continue. Si ce n’est pas possible en l’état, la hauteur de la cuvette ou la position du tuyau se modifie, pas la qualité du raccordement.
Hauteur d’évacuation et normes : ce que les textes disent vraiment
Les textes normatifs français (NF DTU 60.11, règles de calcul des installations d’évacuation) ne fixent pas une hauteur unique de sortie pour les cuvettes de WC. Ils encadrent la conception du réseau d’évacuation dans son ensemble : diamètre des canalisations, pente, ventilation, distances minimales entre les appareils et les colonnes de chute.
La hauteur de sortie est laissée à l’initiative du fabricant de la cuvette, et c’est cette cote constructeur qu’il faut respecter. Le DTU intervient en amont et en aval : il prescrit le diamètre de tuyau à utiliser pour une évacuation d’eaux-vannes, impose une pente, interdit certains types de raccordement (flexible, coude à angle trop fermé), exige une ventilation de chute. Mais il ne dit pas « la sortie du WC doit être à X centimètres du sol fini ». Cette hauteur est une conséquence du choix de la cuvette, pas une prescription réglementaire.
C’est pour cela que la lecture de la fiche technique du WC est indispensable avant toute implantation : c’est le seul document qui donne la cote exacte de l’axe de sortie.
Poste de relevage : quand la gravité ne suffit pas
Quand la pente naturelle est impossible, quelle que soit la hauteur de sortie donnée au WC, la sortie alimente un poste de relevage qui broie les matières et les refoule sous pression vers le collecteur. La hauteur de sortie du WC n’est plus dictée par la pente du réseau, mais par l’emplacement du poste et sa hauteur d’entrée. L’inconvénient, c’est le bruit et l’entretien : le poste fonctionne à chaque chasse, et une panne signifie un WC inutilisable. Un accès de visite, une prise électrique dédiée et un clapet anti-retour sur la ligne de refoulement sont nécessaires.
Le réglage de la hauteur d’évacuation d’un WC n’est pas une affaire de norme universelle, mais de cotes fabricant que vous devez confronter aux contraintes de votre chantier. Sol brut ou sol fini, sortie horizontale ou verticale, pente du collecteur vers le regard extérieur : chaque paramètre se vérifie avant de sceller une canalisation. Une fois les repères tracés au laser et la fiche technique de la cuvette sous les yeux, la cote se reporte en quelques minutes.
Si vous travaillez sur un projet de salle de bain complète, l’implantation du WC détermine aussi la position du lavabo et du receveur de douche par rapport au collecteur commun, un sujet qui mérite le même niveau d’attention, millimètre par millimètre.
Questions fréquentes
Faut-il respecter une hauteur standard pour la sortie d’évacuation d’un WC ?
Il n’existe pas de hauteur standard universelle imposée par la réglementation. La hauteur de sortie dépend du modèle de cuvette que vous achetez, et c’est la fiche technique du fabricant qui fait foi. C’est cette cote qu’il faut respecter, en la mesurant toujours depuis le niveau du sol fini.
La norme DTU impose-t-elle une pente minimale pour l’évacuation d’un WC ?
Le DTU impose effectivement une pente pour les canalisations d’eaux-vannes, avec une fourchette à respecter pour garantir l’auto-curage et éviter à la fois les dépôts et la séparation des phases. Le diamètre requis pour une canalisation d’eaux-vannes est également fixé par le DTU, sans tolérance pour un local sanitaire complet.
Puis-je décaler la sortie horizontale de quelques centimètres avec un manchon souple ?
Non. Un manchon caoutchouc ou un flexible annelé ne constitue pas un raccordement admissible pour une évacuation de WC : il retient les matières, génère des odeurs et finit par fuir. Un décalage modeste se rattrape avec deux coudes à 45° formant un déport rigide. Pour un écart important, il faut reprendre la position du tuyau ou la hauteur de la cuvette.
Comment anticiper la hauteur de sortie si le carrelage n’est pas encore posé ?
Un repère de niveau au laser correspondant au sol fini prévu (chape, isolant, carrelage et colle compris) sert de référence pour toutes les cotes. Ne travaillez jamais depuis le ravoirage brut. Inscrivez la cote exacte de la sortie prévue au feutre indélébile sur le mur pour la retrouver le jour de la pose de la cuvette.
